一、本次测试的演示器材
测试仪：POWER-Z KM003C（支持双向读取）
输出设备：140W 充电器
数据线：240W线材
二、测试方式
方式一：PD快充协议触发（诱骗），可直接读取到PDO报文
方式二：选择自动检测，等协议检测完成后，选择PD协议按确认键读取PDO报文
注：POWER-Z KM003C支持双向读取功能，公头、母座均可进行协议触发（诱骗）和自动检测的PDO报文读取
三、测试教程

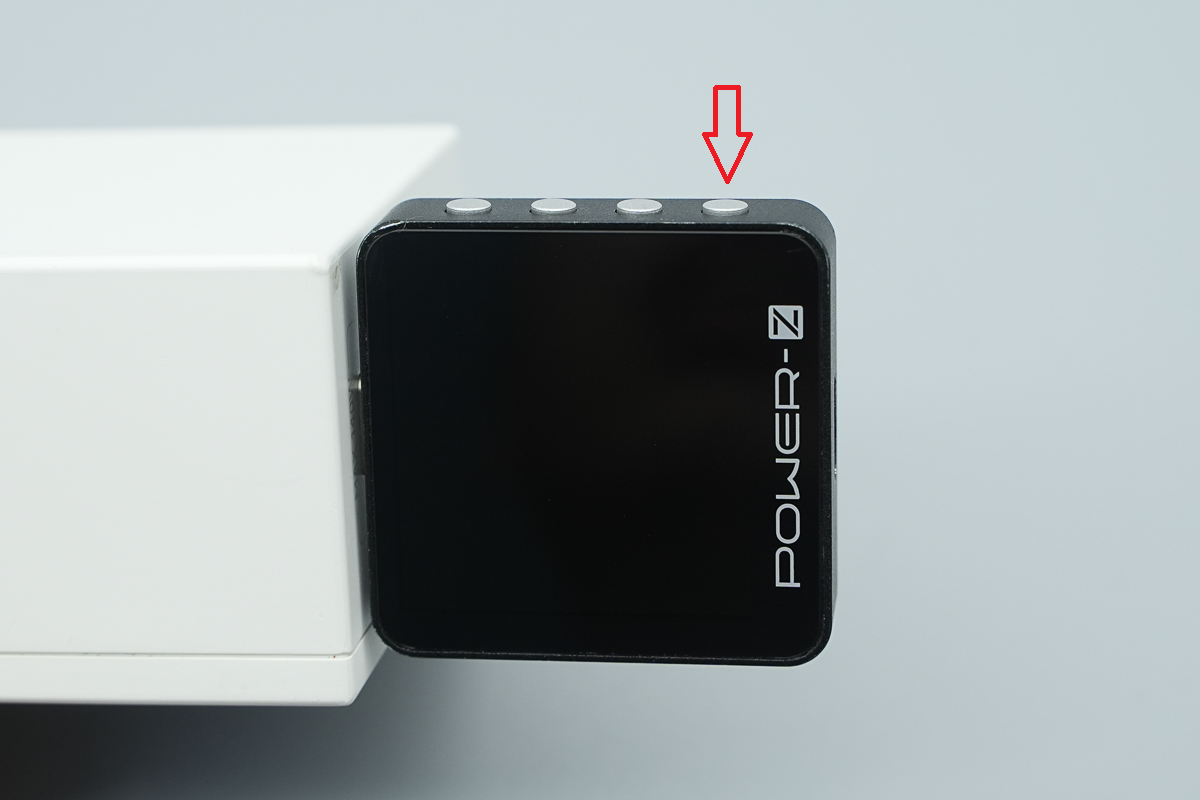

1、长按右键（背面带雷电LOGO按钮）激活下拉电阻。

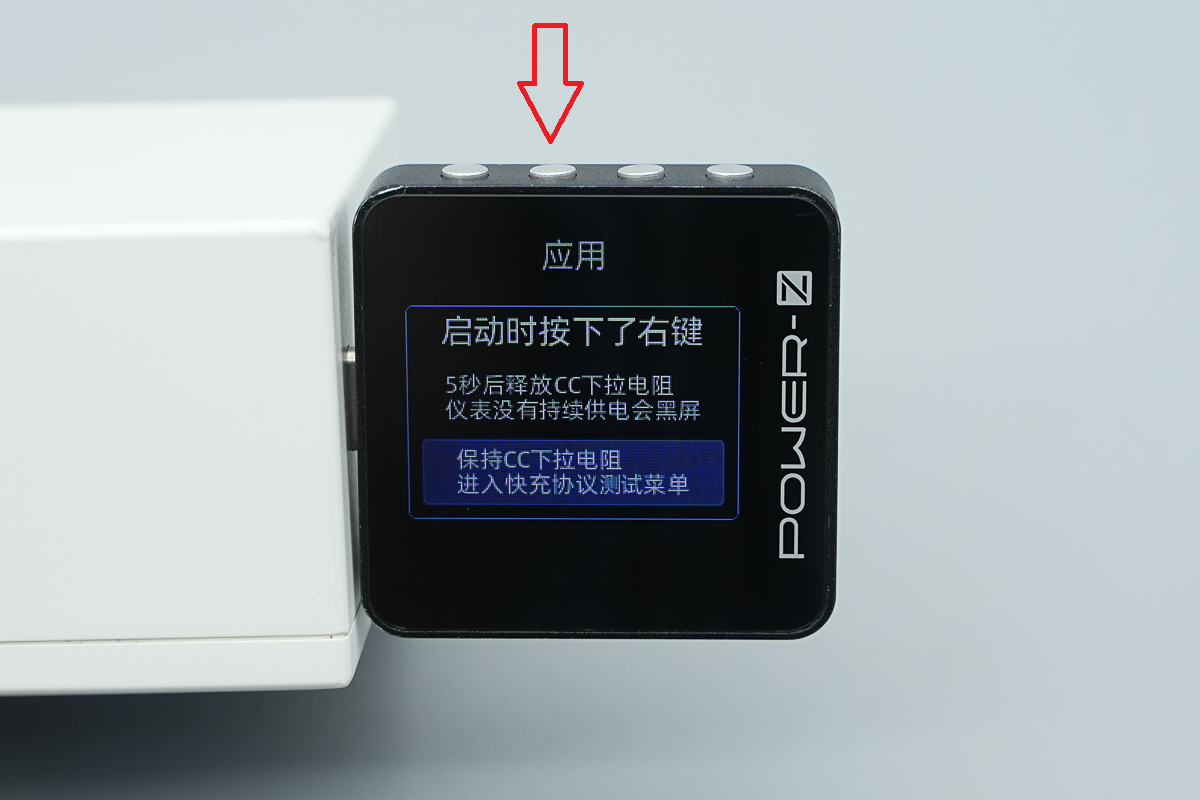

2、选择保持CC下拉电阻（进入快充协议测试菜单），然后按确认键进入测试。
3、进入快充协议测试菜单后，需确认快充协议测试的右上角模拟线缆（公头）范围为50V5A EPR模式，左下角为AUTO自动模式，防止测试读取异常。设置完成后，点击准备好了进入下一步。
4、进入到快充协议测试的功能选择界面，可根据需求选择以下方式读取。

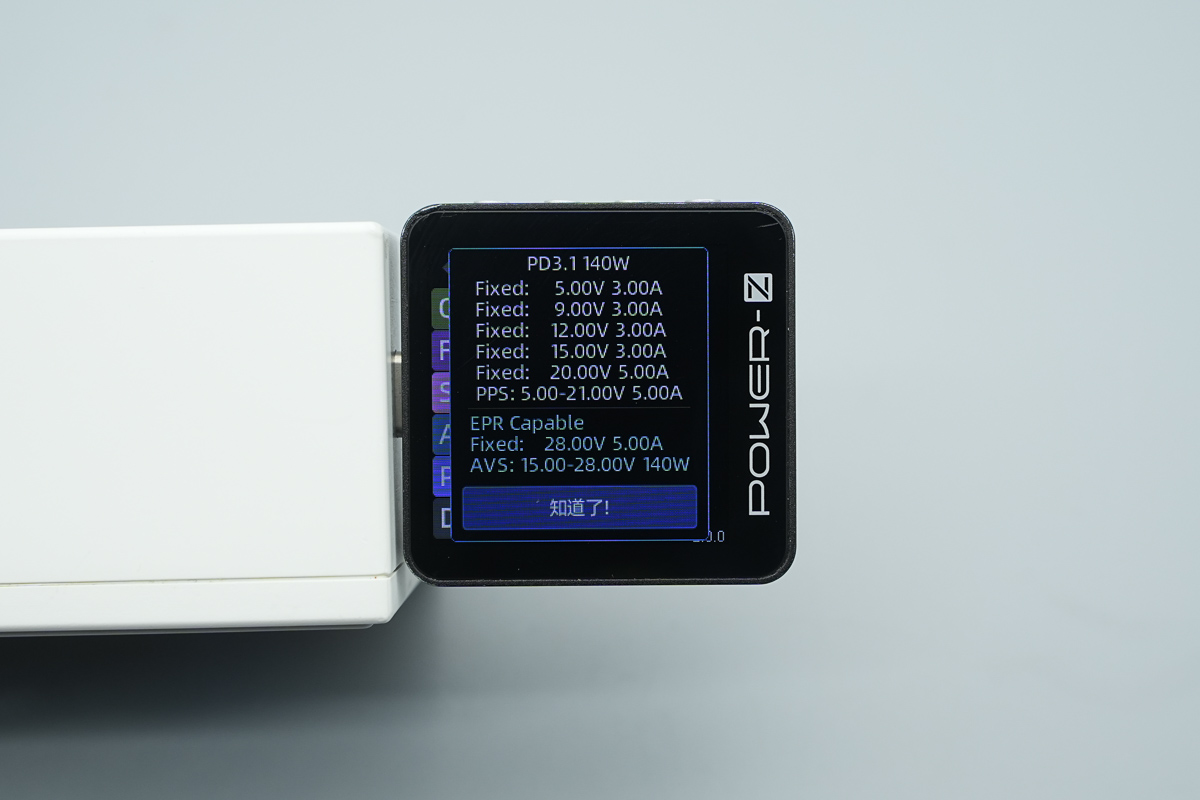

5、方式一 Power Delivery进行PDO报文读取。

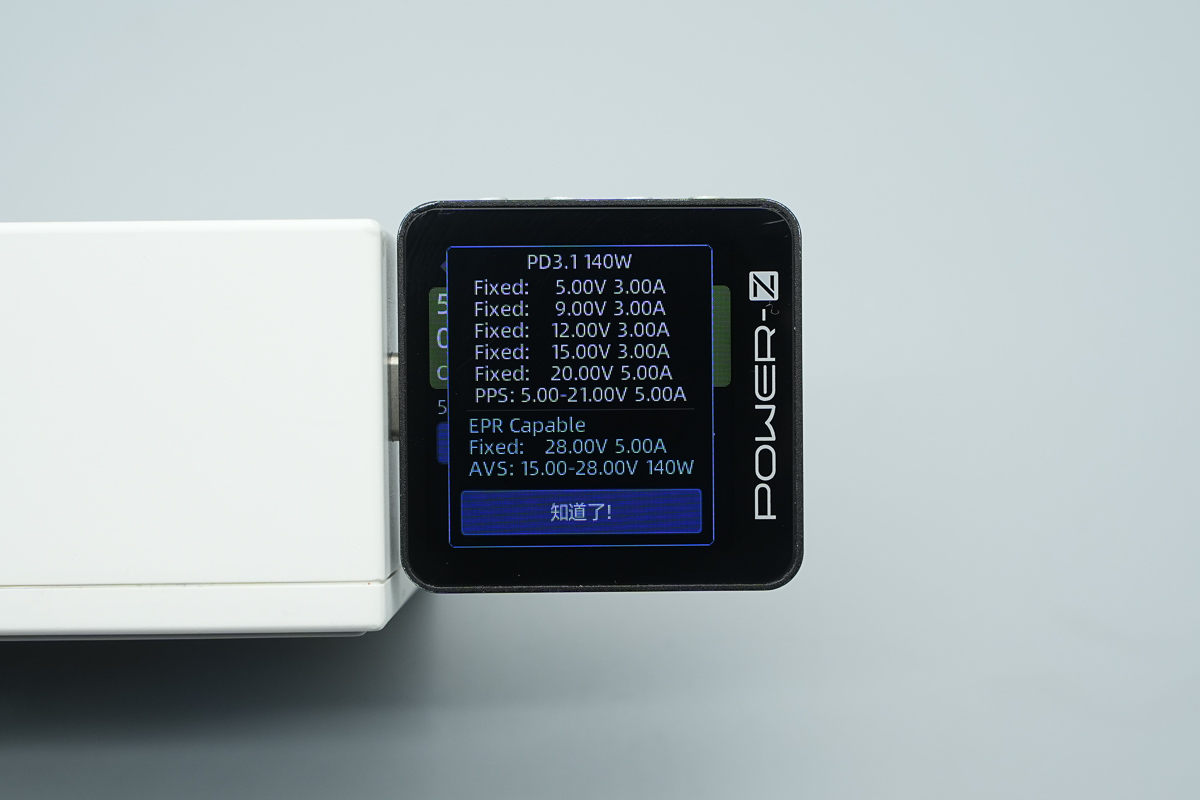

6、方式二自动检测进行PDO报文读取。
四、POWER-Z KM003C读取PDO报文的补充说明

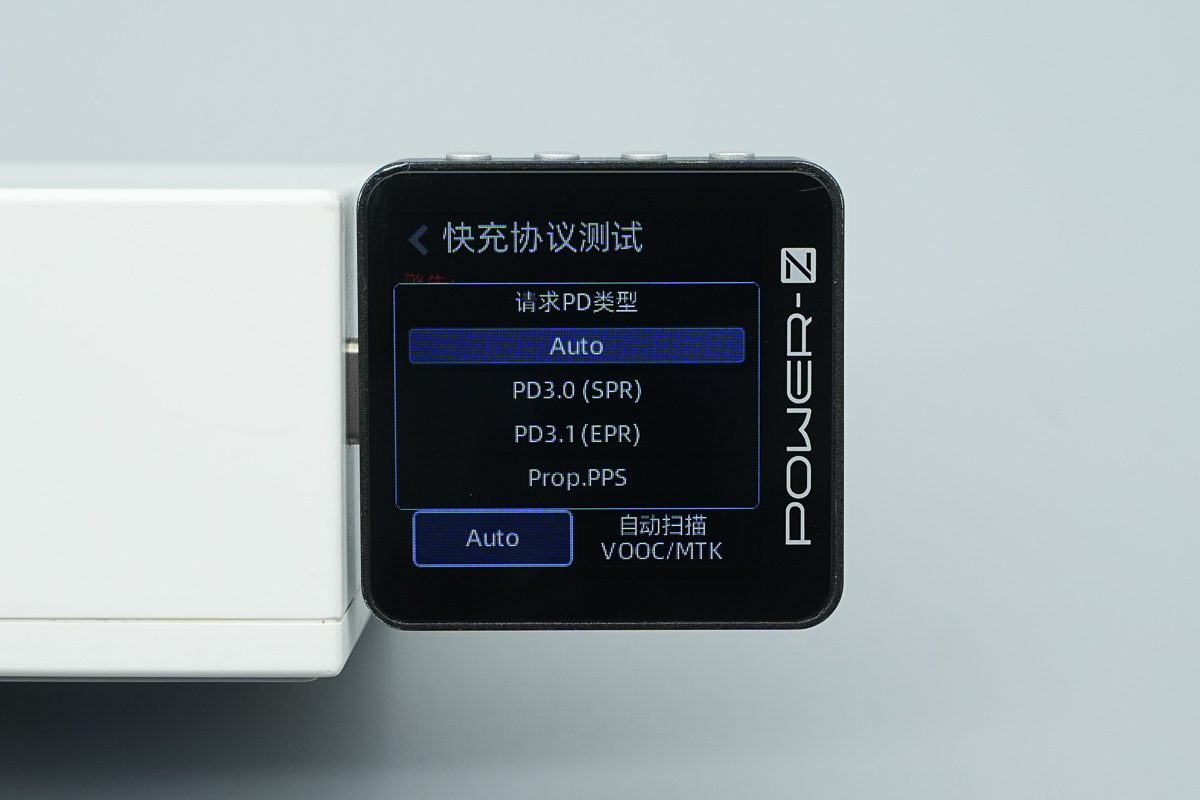

1、如果仅需读取部分PDO报文，可根据需求选择请求PD类型 Auto、PD3.0（SPR）、PD3.1（EPR）、prop.PPS。

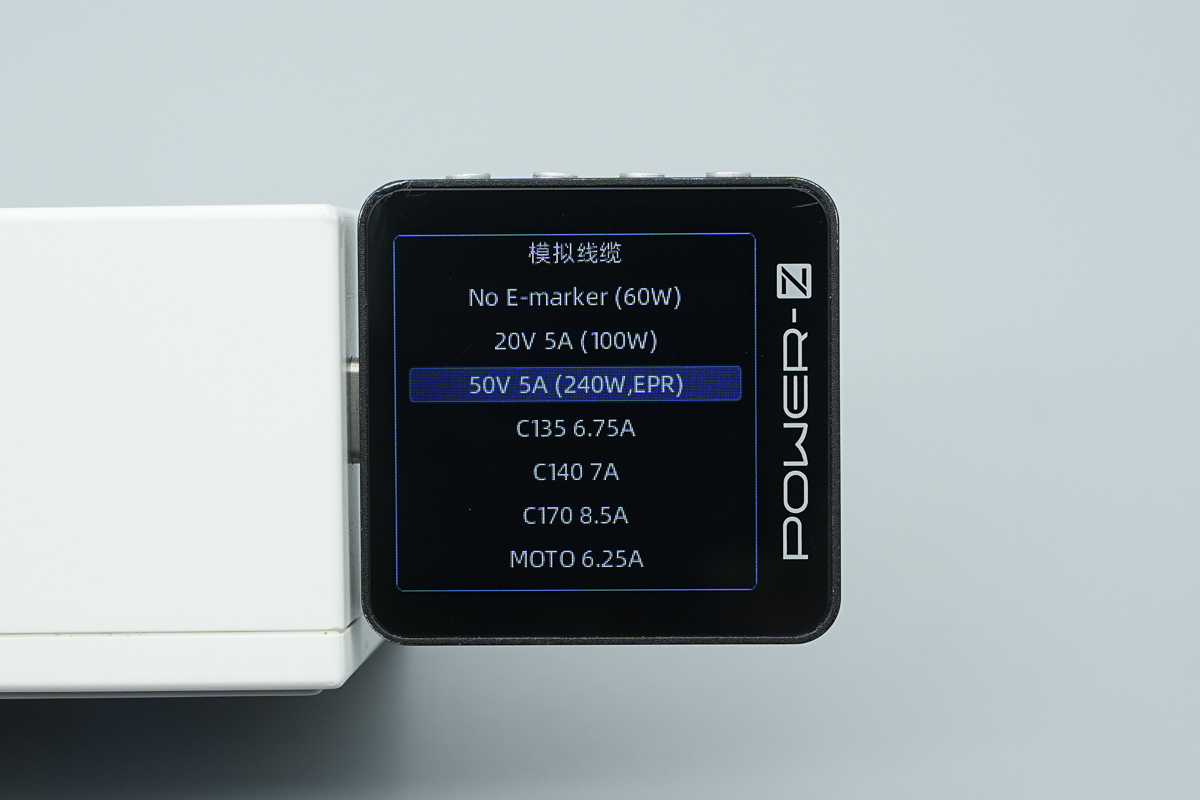

2、模拟线缆功能可根据需求选择No e-marker（60W）、20V5A（100W）、50V5A（240,EPR）模式，使用仪表公头测试时请求PD协议的最大功率档位，推荐默认设置50V5A EPR模式即可。

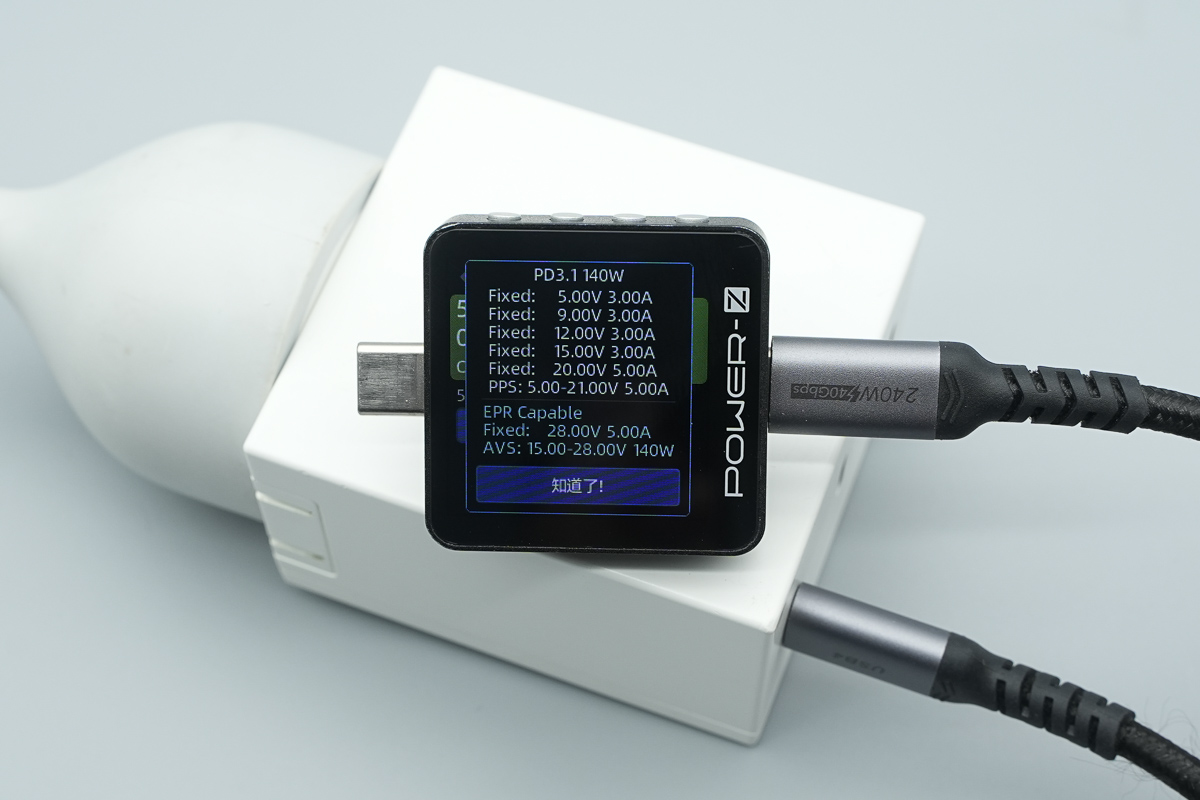

3、也可以通过线材连接仪表Type-C母座进行PDO报文读取。
五、注意事项
使用线材连接进行测试时，仪表母座接口会区分正反面，所以使用线材连接仪表长按不开机时，线材翻面即可。
使用仪表Type-C母座作为读取时，测试须用支持设备最高功率的合规线材，避免线材导通功率不够，影响测试结果。
本次测试数据仅供参考。
六、POWER-Z KM003C快充协议触发使用教程（视频版）
以上为POWER-Z KM003C读取PDO报文实操教程的视频版。其中，通过快充协议触发（诱骗）是最快读取输出端PDO报文的方式。
