本次汇总 POWER-Z KM003C 常用功能的实操教程，点击相关阅读可查看完整演示步骤。在正式操作之前，我们先了解一下POWER-Z KM003C各个接口和按键的功能用途，不少用户会把接口用混淆，导致无法正常开展测试。

1、USB-C IN：标准的TYPE-C 公头，保持完整的USB 4 Gen3 特性，支持双向电流，既能输入也能输出。

2、USB-C OUT：标准的TYPE-C 母座，保持完整的USB 4 Gen3 特性， 支持双向电流，既能输入也能输出 。

3、HID：联机接口，免驱动文件，支持Window / Mac OS平台，用来扩展仪表功能，升级固件，绘制在线高精度曲线，加载仪表离线曲线文件等上位机功能。 可通过该接口为测试仪供电，便于进行测试操作。

4、返回键：三种功能:1.主界面下可切换显示方向旋转，2.返回操作，3.关机状态下按住再通电，可以进入刷机模式。

5、菜单键/确认键：多功能菜单键，对应的主界面下所反馈的功能不同，支持长按短按。

 6、左键：在主界面下用来切换4个基本的显示窗口，在设置菜单下，主要用来修改参数值。

7、右键：在主界面下用来切换4个基本的显示窗口，在设置菜单下，主要用来修改参数值。第二功能：关机状态下按住再通电，可以强制激活PD电源，也可以作为蓝牙耳机等设备充电激活。

一、右键开机

操作：长按右键 → 选择保持 CC 下拉电阻 → 按下确认键

长按机身带雷电标识的右键进行开机，选择弹窗第二项保持 CC 下拉电阻，按确认键后进入快充测试界面。开机后会显示 “Charging Supercap（超级电容充电）”，静待电容完成充电后，即可开始测试。

相关阅读：POWER-Z KM003C 长按右键开机教程

二、PDO读取

操作：快充协议测试界面-选择Power Delivery

进入到快充协议测试的功能选择界面后，可选择Power Delivery进行PDO报文读取，或者选择自动检测，然后对PD协议进行PDO报文读取。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

三、功率测试

操作：即插即用





功率显示主页面，从上往下依次显示电压、电流、功率，左下角显示可能正在使用的充电协议；在该界面下短按确定键可切换2sps、10sps、50sps、1Ksps刷新率。

相关阅读：POWER-Z KM003C功率测试教程及说明

四、实时查看充电波形

操作：切换至显示页面2-按确定键可切换显示内容





可以显示充电时电压、电流的工作曲线；D+和D-和CC1、CC2的工作波形，在该界面下按下菜单键可切换显示内容。（刷新率在功率界面调整）

相关阅读：POWER-Z KM003C 查看充电波形教程

五、充电器快充协议检测

操作：快充协议测试界面-选择自动检测





在这里就看到了快充协议测试的所有选项，在进入此界面的时候会默认选中第一项“自动检测”，该功能会把所有协议都问询一遍，然后把所测充电器支持的协议显现出来。目前支持检测的协议包括：PD3.2、PD3.1、PD3.0、PPS、UFCS、QC5、QC4+、QC3.0、SSCP、SCP、SVOOC、VOOC、VIFC、FCP、AFC、Apple2.4A、等快充协议。

提示：此时切忌在输出端接入手机、电脑等设备，协议在轮询时会产生电压波动，可能导致接入设备烧坏。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

六、协议诱骗

操作：应用-快充协议检测-选择到需要诱骗的协议；





该功能可以进行指定协议进行诱骗调压，便于在对充电器进行带载测试时，满足特定协议需要调整电压的操作。目前支持的协议包括：PD2.0、PPS、EPR、QC2.0、QC3.0、AFC、FCP、SCP、VIFC、UFCS、VOOC；其中触发VOOC/SVOOC协议时需要用到原装数据线，KM002C系列需要搭配一个小负载。

提示：此时切忌在输出端接入手机、电脑等设备进行充电，如调试大电压，可能导致接入设备烧坏。

相关阅读：POWER-Z KM003C 快充协议触发教程

七、E-marker线材检测

操作：应用-小工具-USB E-Marker





该功能个检测Type-C线材包括：USB线和雷电线等高速率、高功率传输线材，通过读取线材内部的E-marker芯片信息，获取该线材所支持的功率、传输性能等信息。

相关阅读：POWER-Z KM003C E-marker 线材读取教程

八、苹果充电器SN码读取

操作：应用-小工具-Apple charger





苹果的Type-C快充充电器，都会有一个SN码，也称序列号。SN号通常用来简单判断充电器是否为苹果官方的正品，方式为三码合一，即芯片内写入+铭牌上印刷+插孔内部镭雕的三个SN码一致。

相关阅读：POWER-Z KM003C 苹果充电器SN码读取教程

九、充电数据离线记录

操作：第一屏按下确定键，新建一条记录同时开启记录





可以使用单机记录设备在充电时的数据变化情况，并且会以数据的形式存储起来，用户可以在上位机端进行调用复查，以及导出图表的一个功能。

相关阅读：POWER-Z KM003C 离线数据记录教程

十、纹波测试

操作：应用—小工具—VBUS波形图





最高支持8M高频纹波频谱，第一行：瞬时值 第二行：每秒的平均值 最大最小值 第三行：频率、峰峰值九、固件升级操作：在电脑上安装上位机软件后，通过仪表的HID接口与电脑进行连接，点击需要更新的固件按钮即可写入。（相同固件不可以重复写入）

相关阅读：POWER-Z KM003C 纹波测试使用教程

十一、上位机

操作：通过线材将仪表HID接口与电脑进行连接

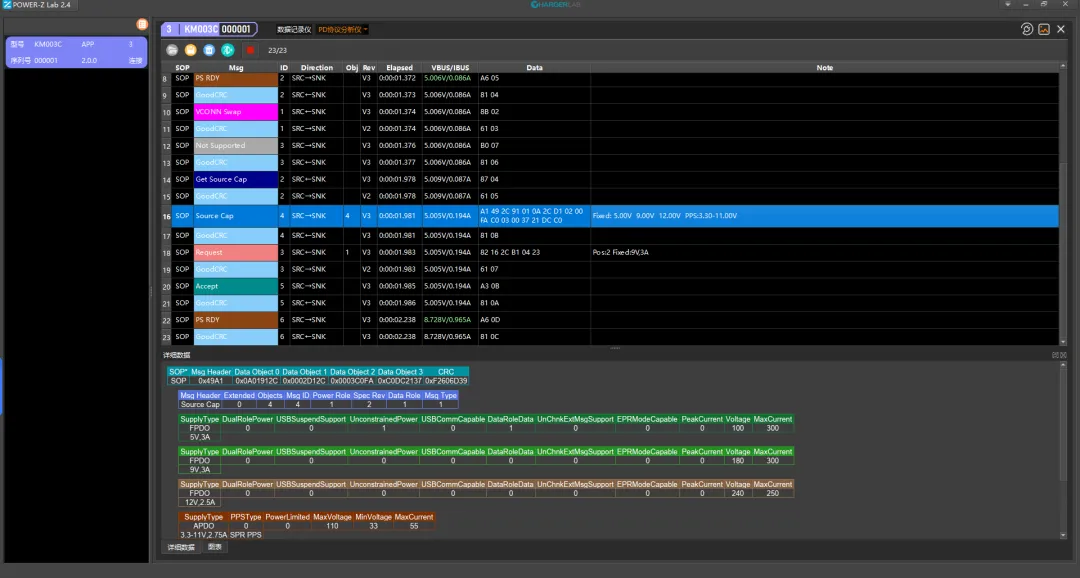

上位机是延伸到PC端的一个非常强大的功能，他包含了数据读取、记录和导出功能，以及协议诱骗调压、PD协议分析、升级测试仪固件等功能。

相关阅读：POWER-Z KM003C PD3.2测试仪上位机记录及数据保存教程

支持多机位同时进行，原则上没有数量限制。目前上位机支持WIN10、WIN11系统版本，后续还将适配MAC系统方便大家使用。

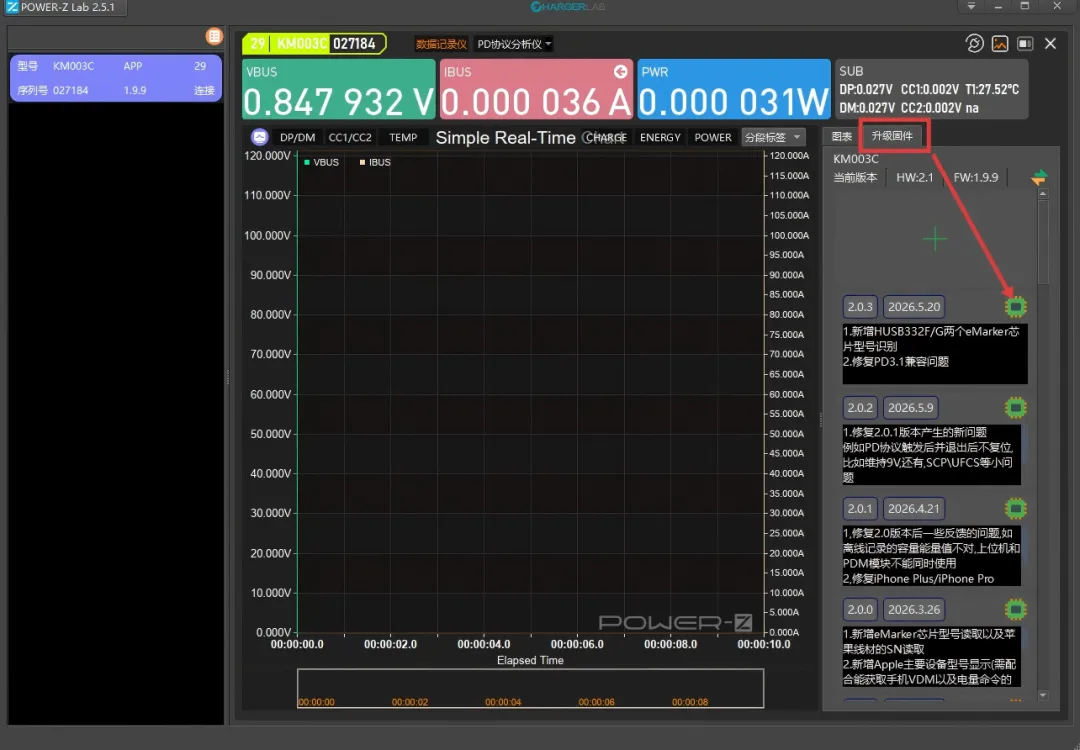

十二、固件更新

操作：升级固件——点击最新固件右边的芯片图标即可

在电脑上安装上位机软件，然后通过仪表HID接口连接至电脑软件，点击最新固件旁的芯片小图标即可完成升级。

相关阅读：POWER-Z KM003C 固件更新

补充说明



POWER-Z KM003C 说明书、固件、客户端下载、以及常见问题解答：

https://www.power-z.cn/blogs/download/power-z-km003c-2c-lite
