一、本次测试的演示器材
测试仪：POWER-Z KM003C（支持双向读取）
充电器：240W 充电器
数据线：240W CC线材、USB-A TO Type-C线材
二、测试教程

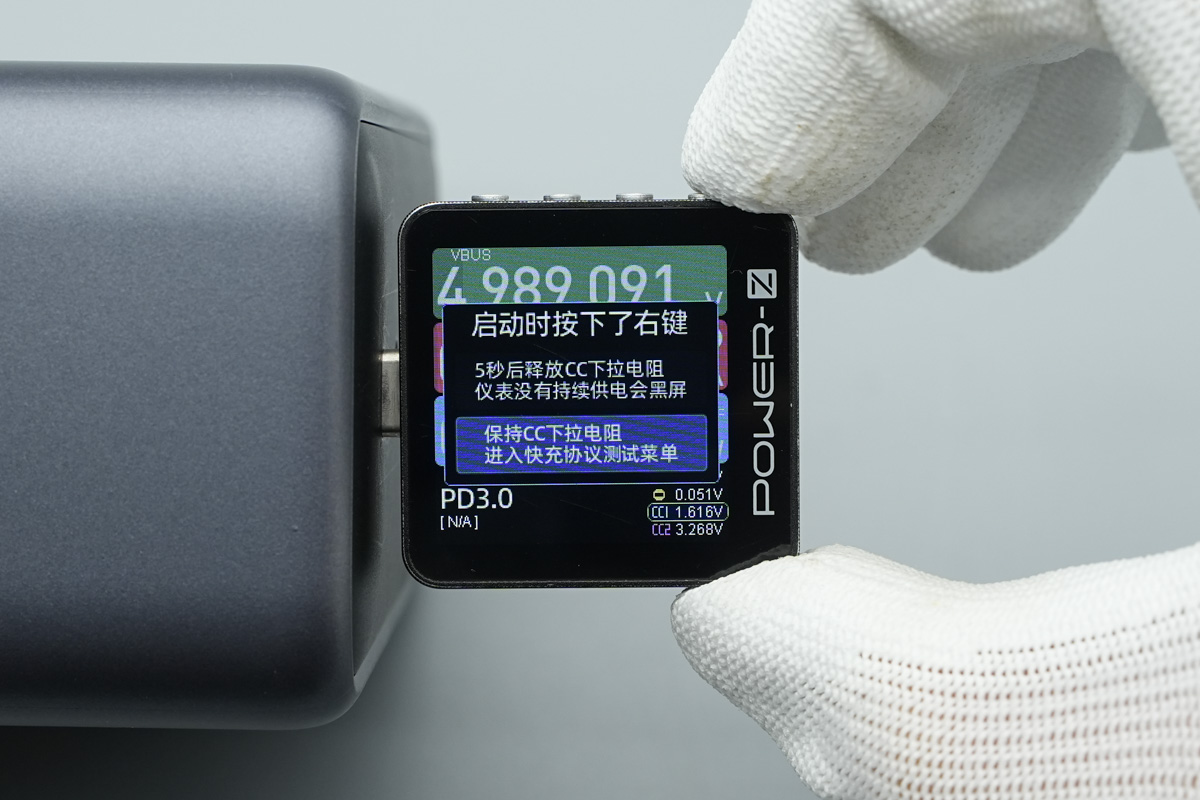

1、长按右键（背面带雷电LOGO按钮）激活下拉电阻完成开机操作。

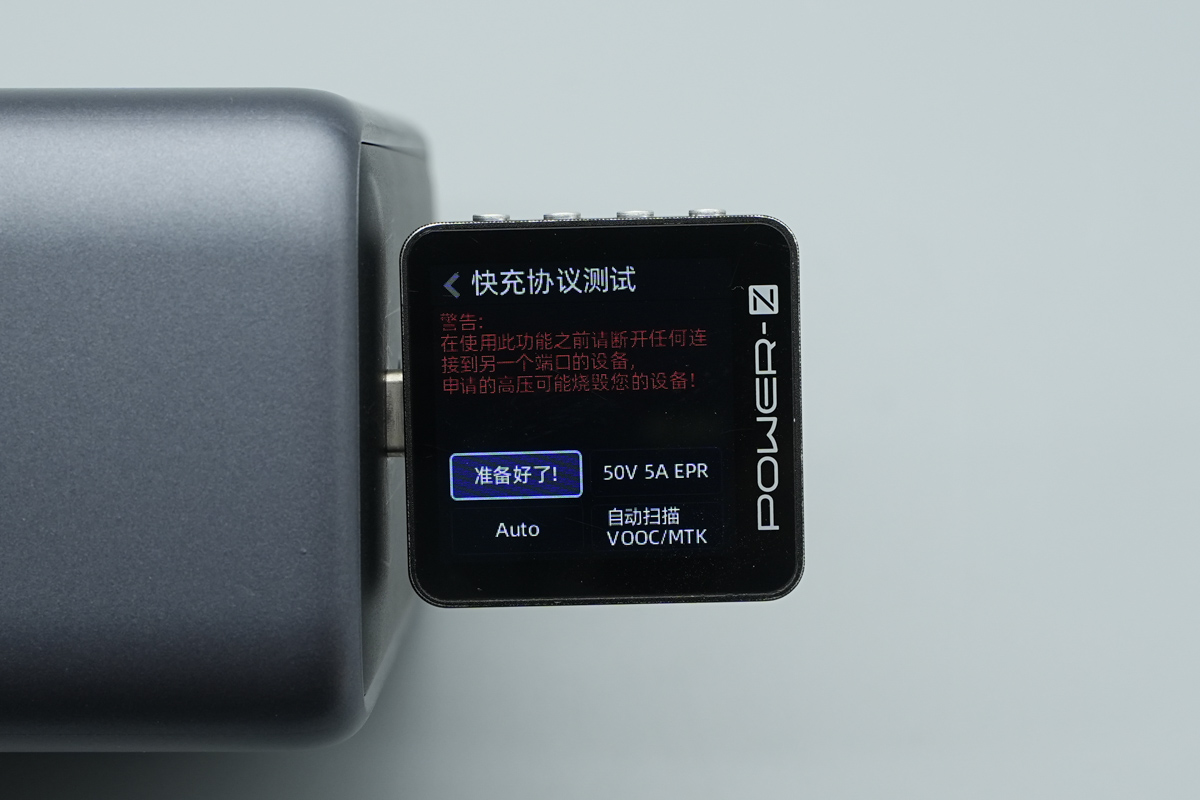

2、开机后进入快充协议测试界面，需确认快充协议测试的右上角模拟线缆（公头）范围为50V5A EPR模式，左下角为AUTO自动模式，防止测试触发异常。设置完成后，点击准备好了进入下一步。

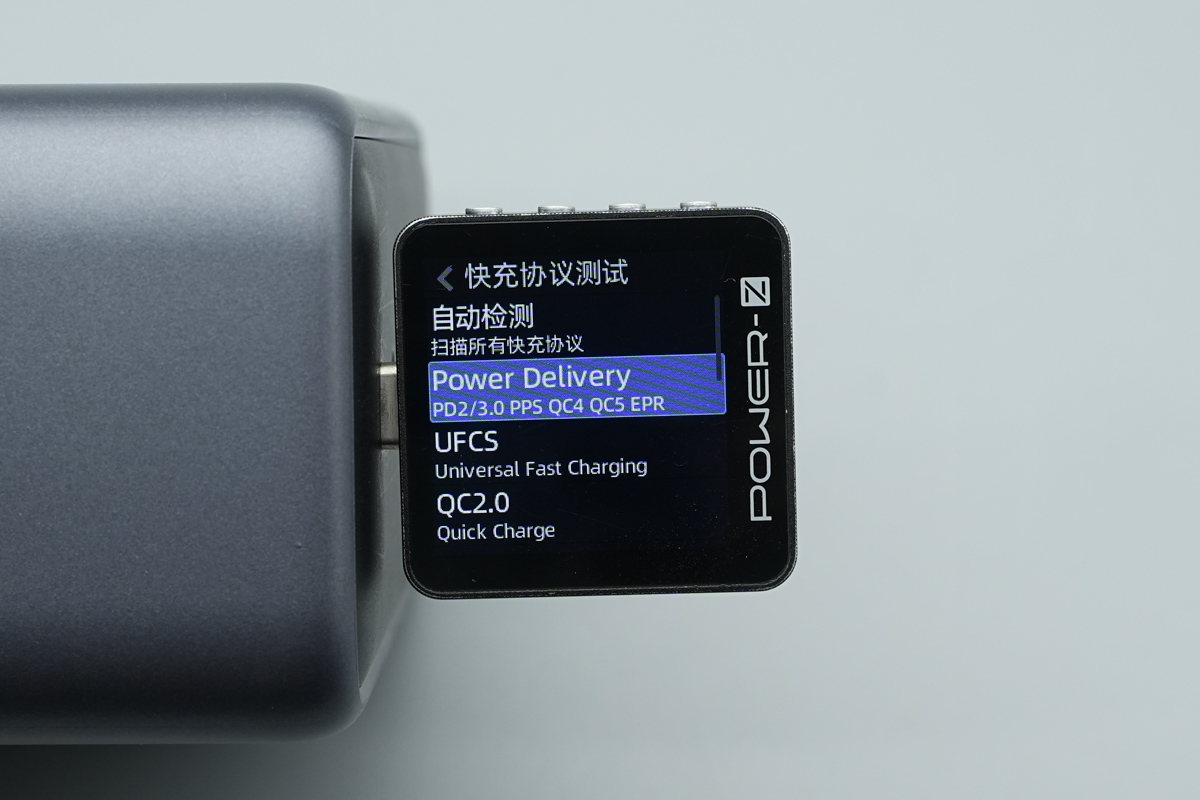

3、进入到快充协议测试的功能选择界面，根据需求选择触发（诱骗）的协议即可。本次以 240W 充电器为例，选择触发PD（Power Delivery）协议。

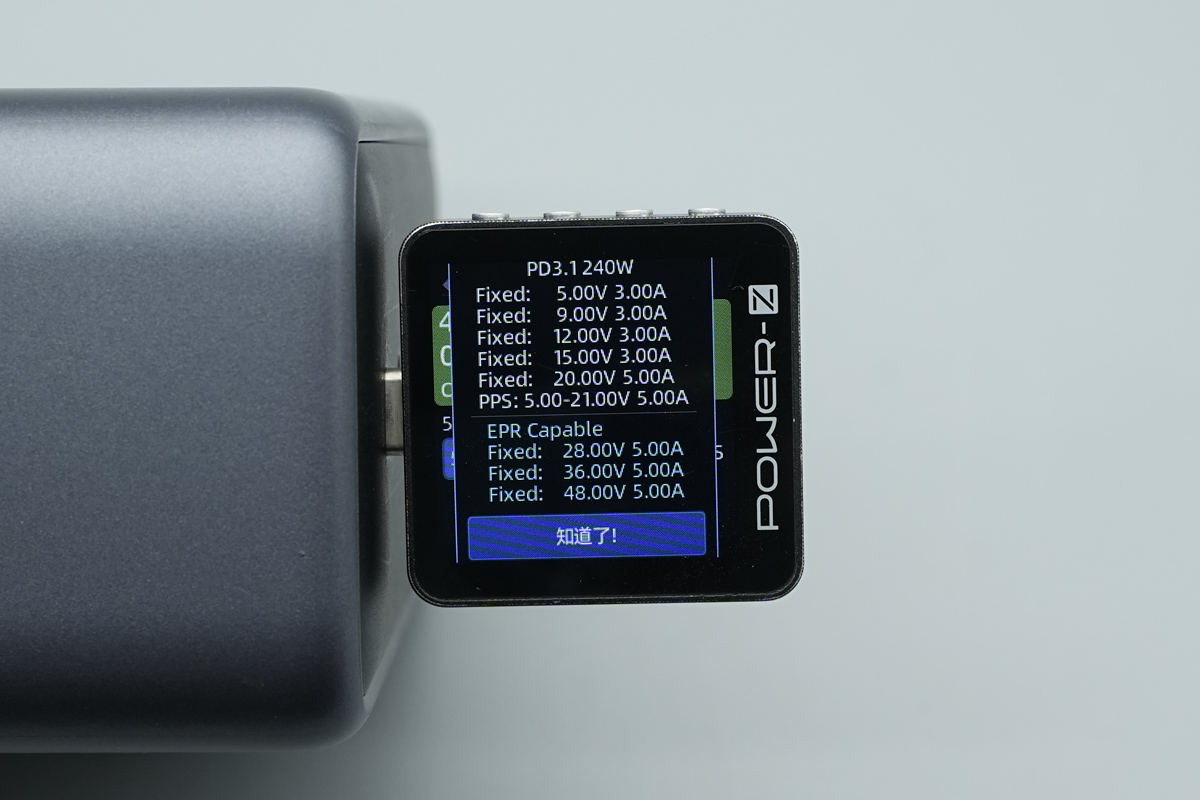

4、等待协议触发完成，界面会显示该充电器支持触发的PD电压档位。

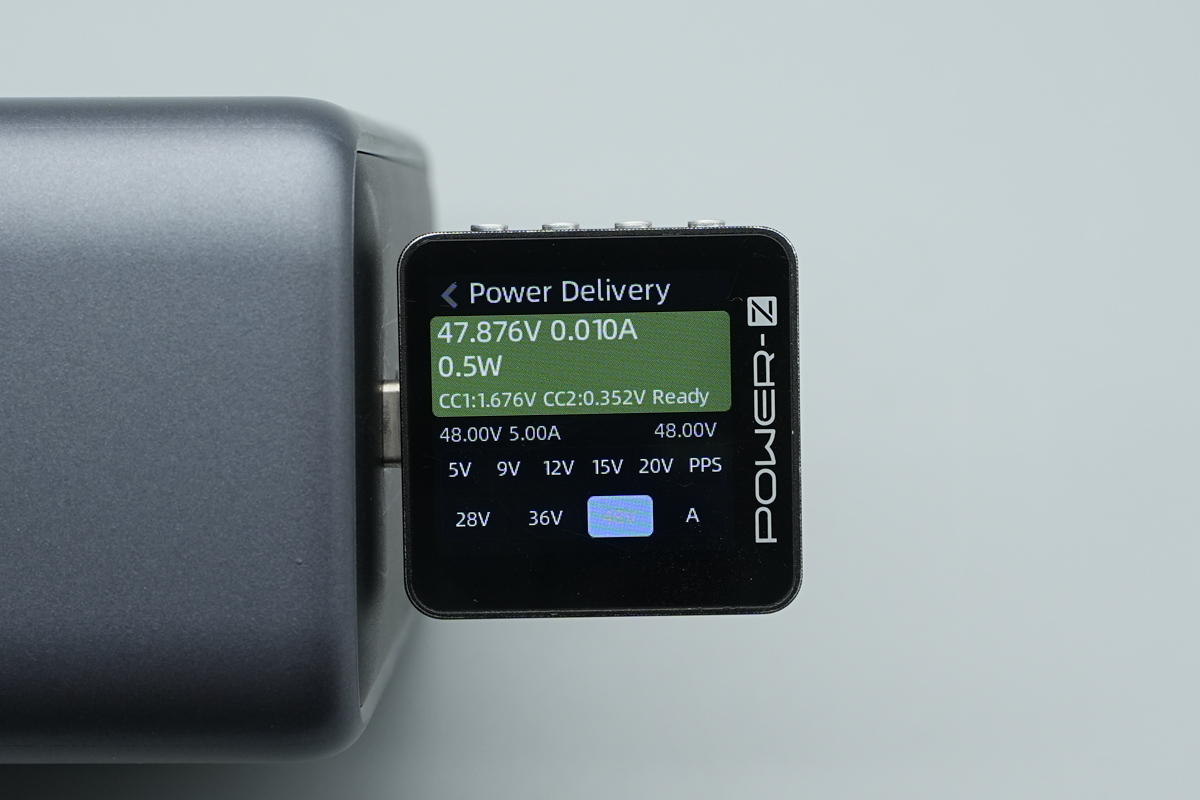

5、按下确认键进入档位调节页面，可查看全部PD可调档位；此时可外接负载仪，进行档位切换与拉载测试。

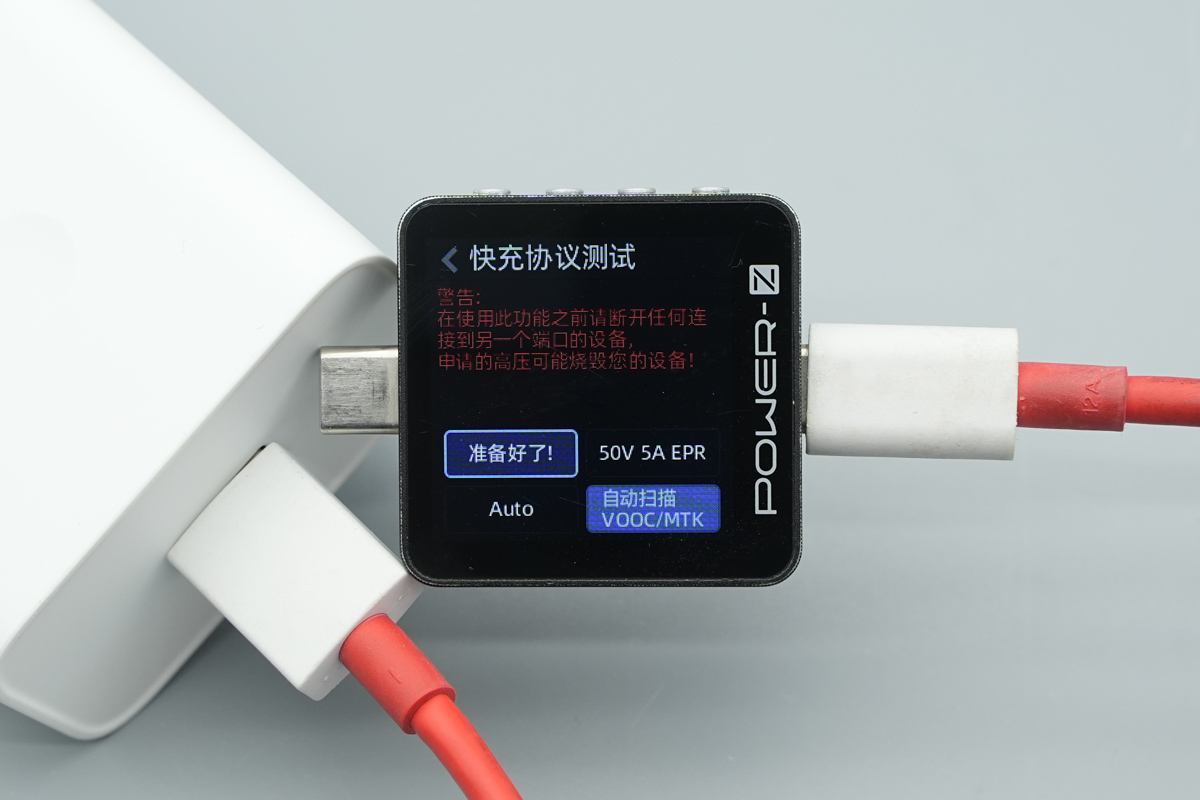

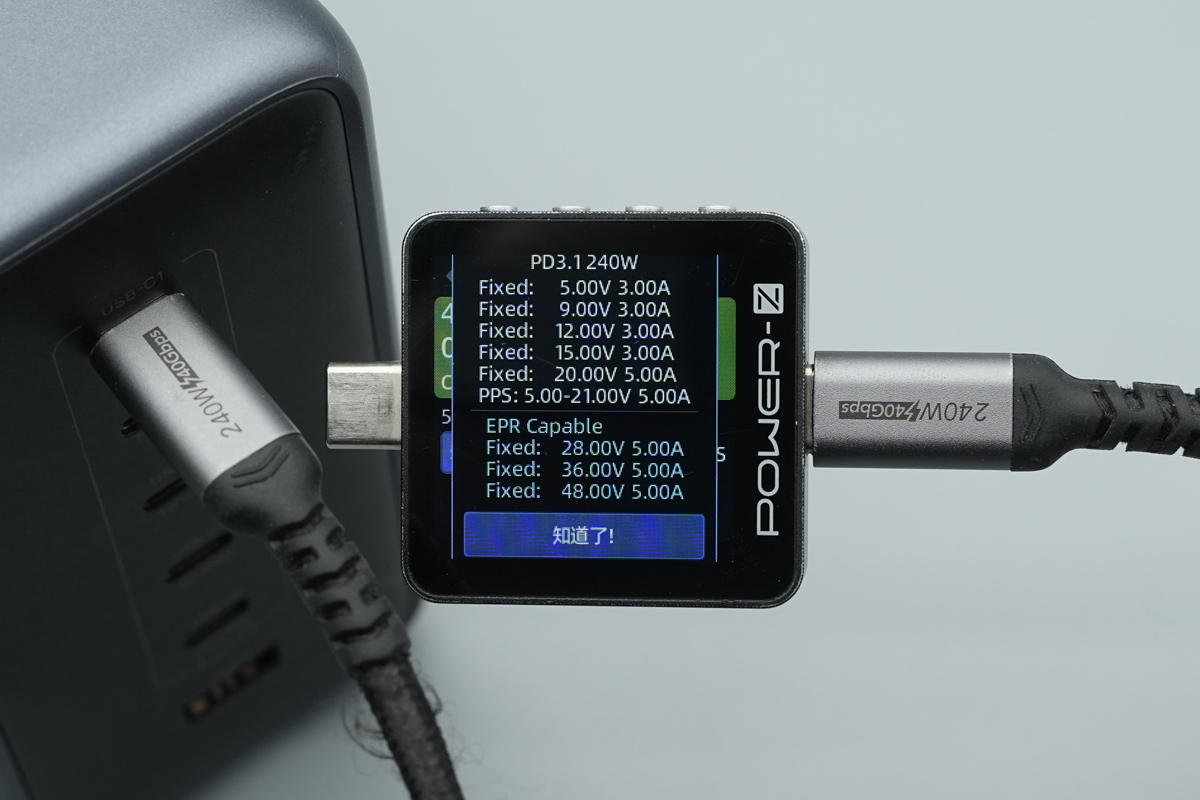

6、除公头测试外，也可使用线材接入仪表Type-C母座完成协议触发。部分无法通过公头直连的设备，可搭配CC线材辅助测试。
三、补充说明

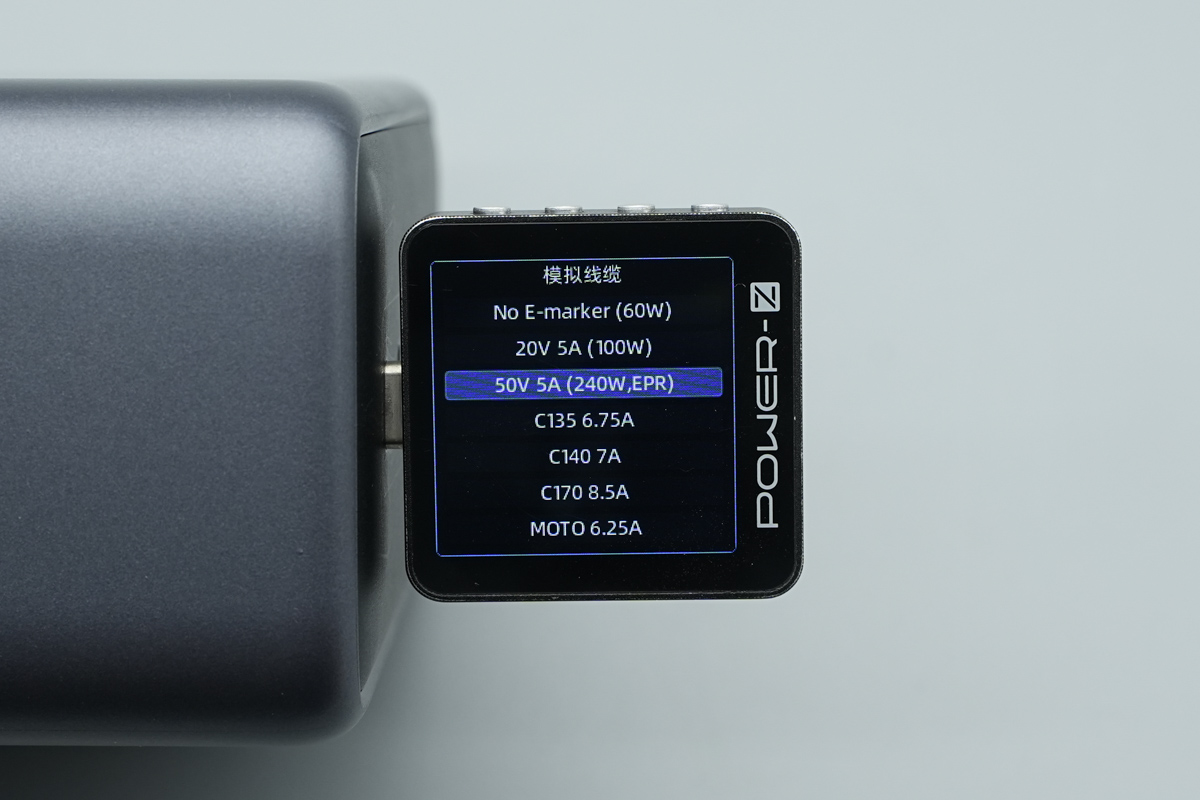

1、模拟线缆功能可根据需求选择No E-marker（60W）、20V5A（100W）、50V5A（240,EPR）模式，使用仪表公头测试时请求PD协议的最大功率档位，并向下兼容，推荐默认设置50V5A EPR模式即可。

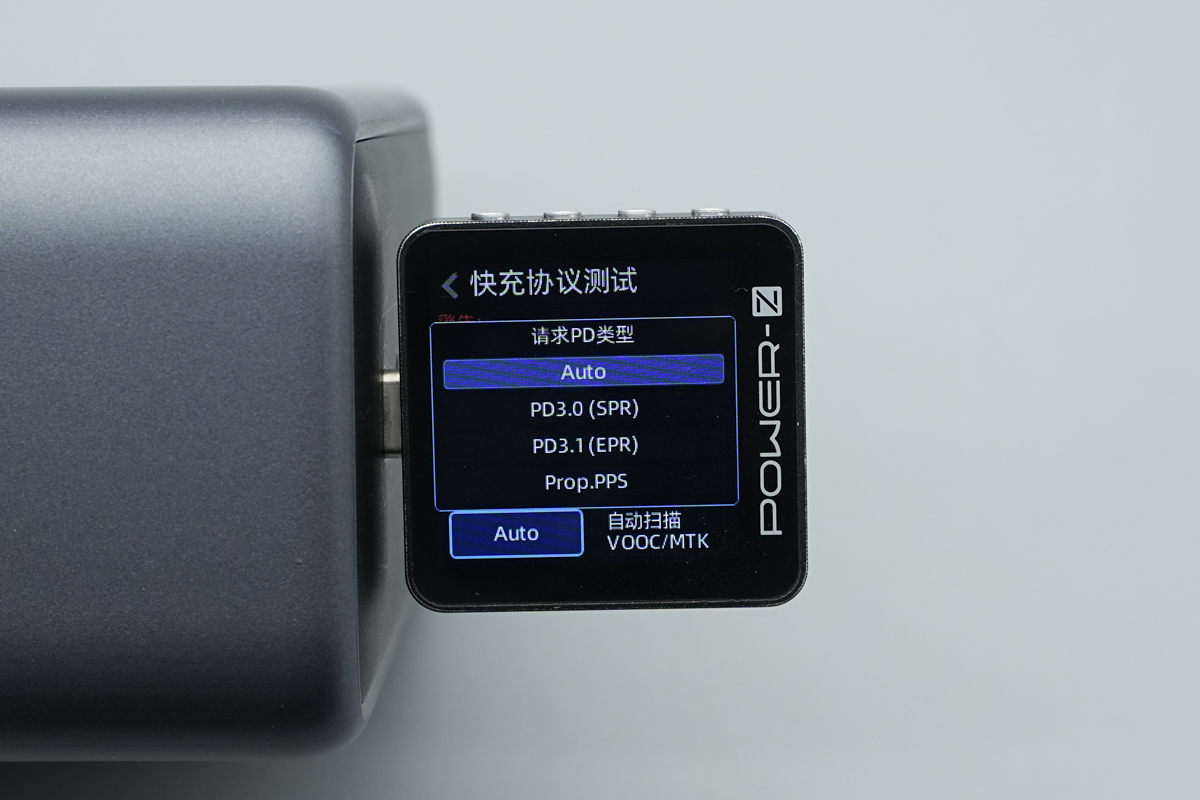

2、如果仅需触发部分PD协议，可根据需求选择请求PD类型 Auto、PD3.0（SPR）、PD3.1（EPR）、prop.PPS。
四、注意事项
1、触发私有协议需搭配对应的原厂线材，避免因线材无法正常导通，影响测试结果。
2、在成功触发并诱骗协议后的基础档位接入负载，再调节档位进行拉载。
3、使用双Type-C线材连接进行测试时，测试须用支持设备最高功率的合规线材；仪表母座接口会区分正反面，所以使用线材连接仪表长按不开机时，线材翻面即可。
4、本次测试数据仅供参考。
五、POWER-Z KM003C快充协议触发使用教程（视频版）
以上为POWER-Z KM003C 快充协议触发实操教程的视频版。目前POWER-Z KM003C 已入驻主流电商平台，可选购官方正规渠道，售后保障更完善。
