POWER-Z KM003C 长按右键开机教程

Apr 28, 2026 POWER-Z.cn

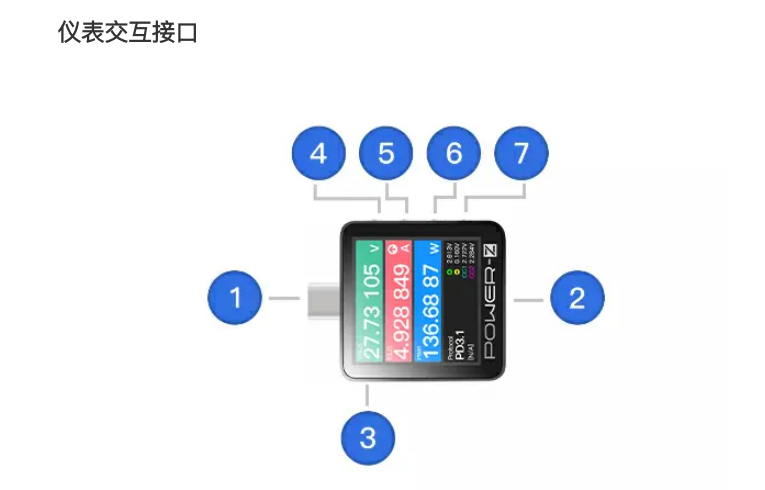

一、POWER-ZKM003C 按键及接口说明

在使用仪表开始测试之前，我们先了解一下POWER-Z KM003C各个接口和按键的功能用途，不少用户会把接口用混淆，导致无法正常开展测试。

1、USB-C IN：标准的TYPE-C 公头，保持完整的USB 4 Gen3 特性，支持双向电流，既能输入也能输出。

2、USB-C OUT：标准的TYPE-C 母座，保持完整的USB 4 Gen3 特性，支持双向电流，既能输入也能输出。

3、HID：联机接口，免驱动文件，支持Window / Mac OS平台，用来扩展仪表功能，升级固件，绘制在线高精度曲线，加载仪表离线曲线文件等上位机功能。 可通过该接口为测试仪供电，便于进行测试操作。

4、返回键：三种功能:1.主界面下可切换显示方向旋转，2.返回操作，3.关机状态下按住再通电，可以进入刷机模式。

5、菜单键/确认键：多功能菜单键，对应的主界面下所反馈的功能不同，支持长按短按。

6、左键：在主界面下用来切换4个基本的显示窗口，在设置菜单下，主要用来修改参数值。

7、右键：在主界面下用来切换4个基本的显示窗口，在设置菜单下，主要用来修改参数值。第二功能：关机状态下按住再通电，可以强制激活PD电源，也可以作为蓝牙耳机等设备充电激活。

二、本次测试的演示器材

测试仪：POWER-Z KM003C（支持双向读取）

输出设备：140W 充电器

数据线：240W线材CC线材，USB-A TO Type-C线材

注：使用线材连接进行测试时，仪表母座接口会区分正反面，所以使用线材连接仪表长按不开机时，线材翻面即可。

方式一：长按右键激活仪表下拉电阻进行开机

方式二：使用充电器通过仪表HID接口

注：POWER-Z KM003C支持双向读取功能，公头、母座均可进行开机，可根据测试场景及设备类型灵活选择。

1、长按右键（背面带雷电LOGO按钮）激活下拉电阻进行开机。

2、在弹出的菜单中选择第二项保持CC下拉电阻（进入快充协议测试菜单），按下确认键完成开机操作。

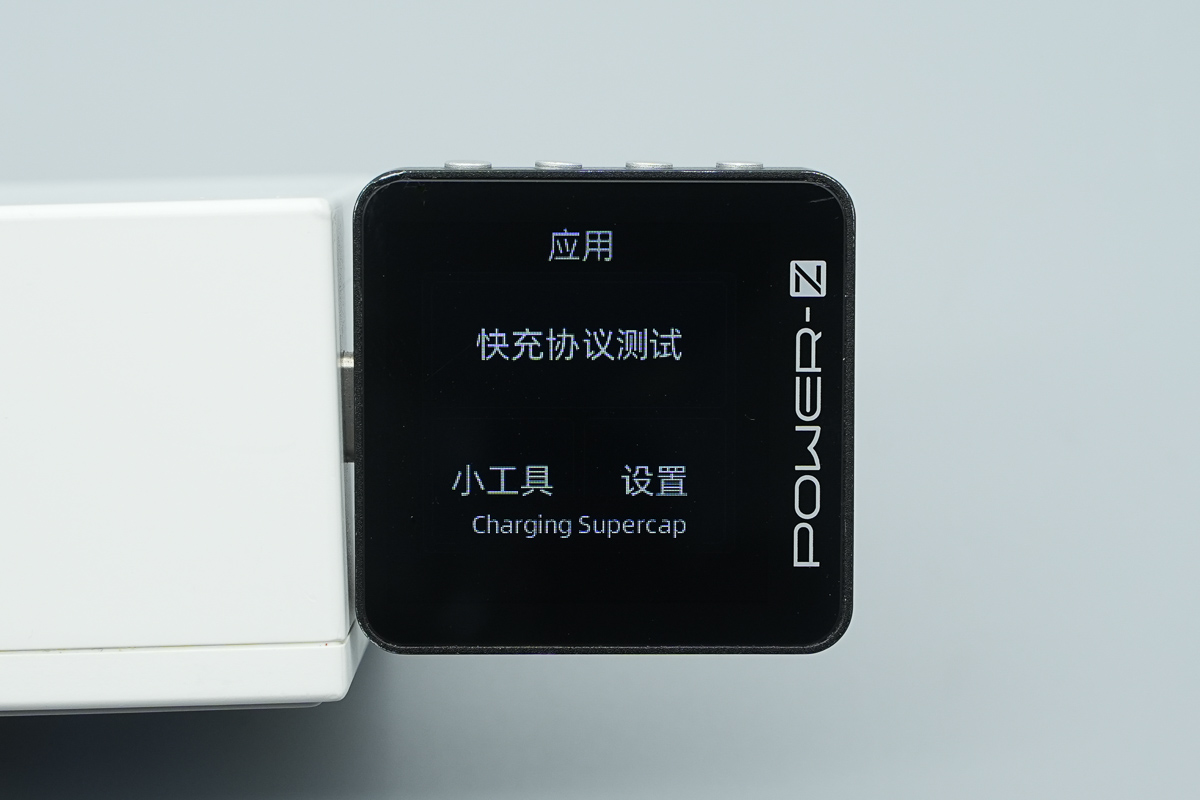

3、仪表开机后会显示“Charging Supercap（超级电容充电）”，静待电容完成充电后，即可开始测试。

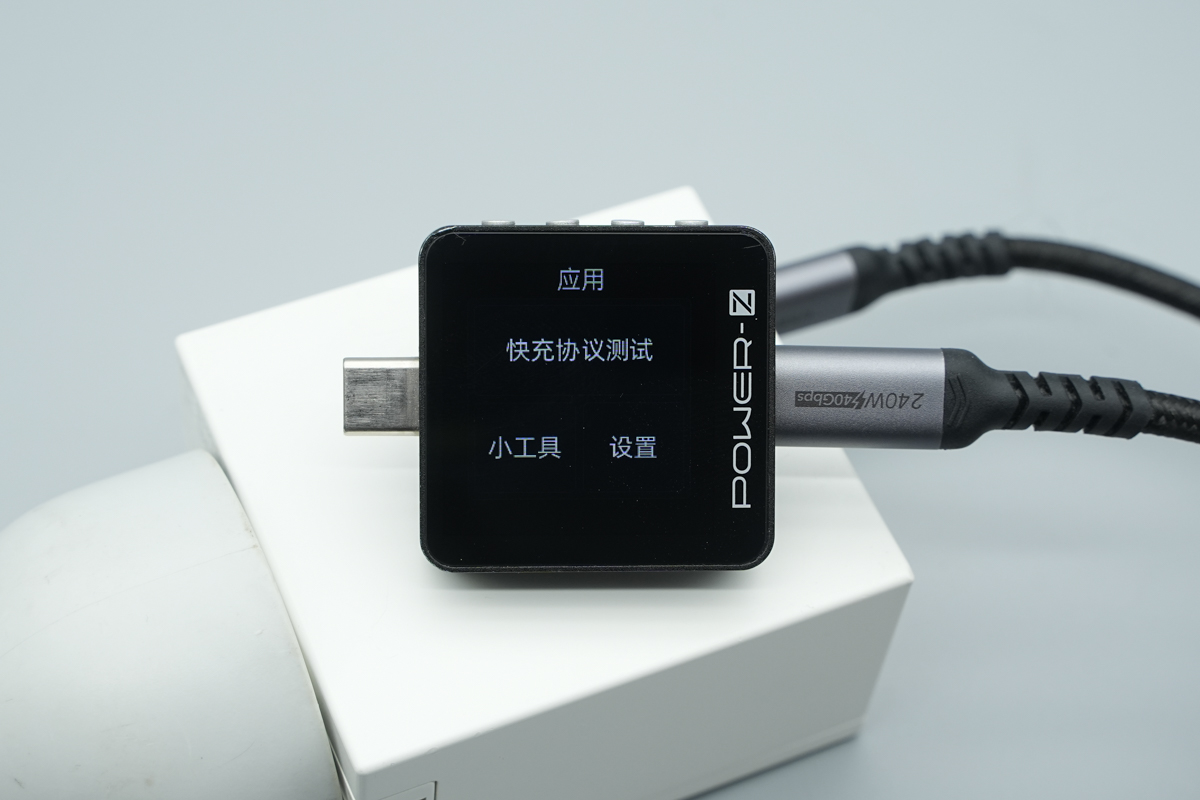

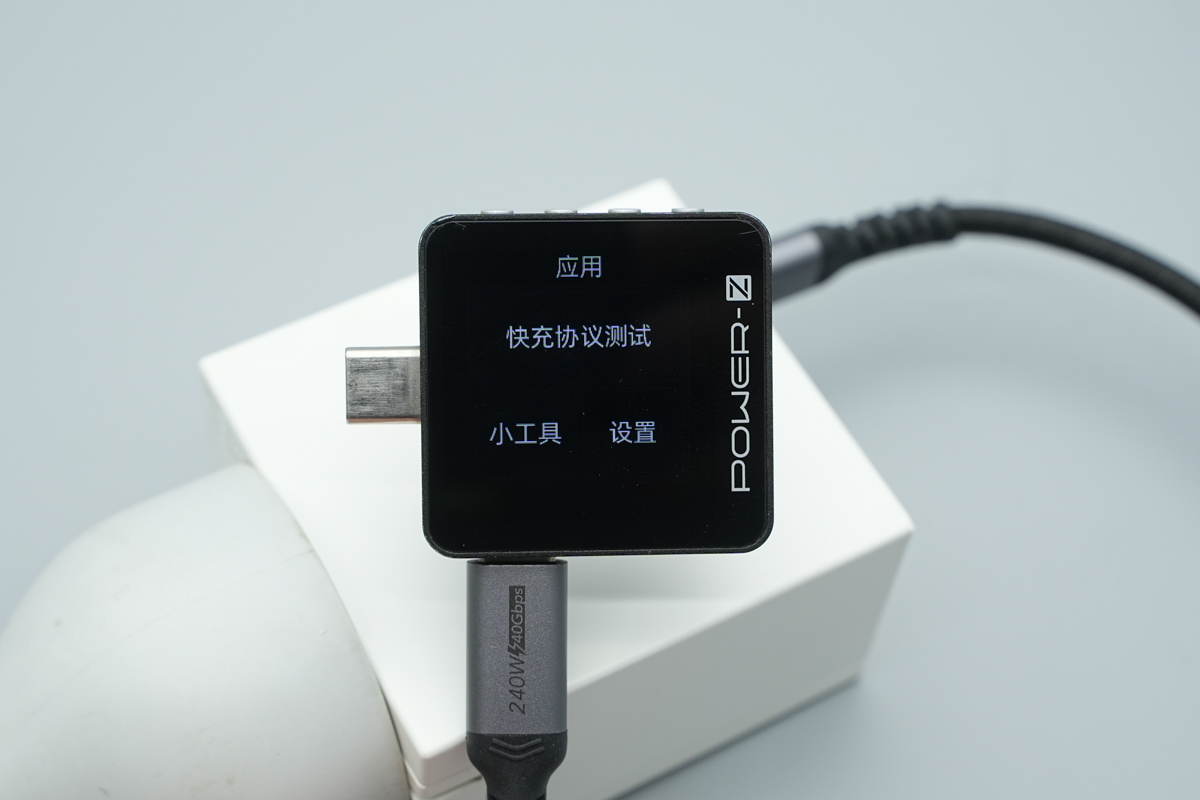

4、以上为长按右键激活仪表下拉电阻进行开机的方式一教程，输出设备通过使用线材连接仪表母座，可通过上述方式完成开机。（含CC线材、USB-A TO Type-C线材）

注：使用CC线材连接进行开机时，仪表母座接口会区分正反面，所以使用线材连接仪表长按不开机时，线材翻面即可。

5、仪表开机的方式二教程如上，将设备的输出端口（A口、C口）通过线材连接至仪表的HID接口，通过HID接口为测试仪供电，仪表将自动开机。

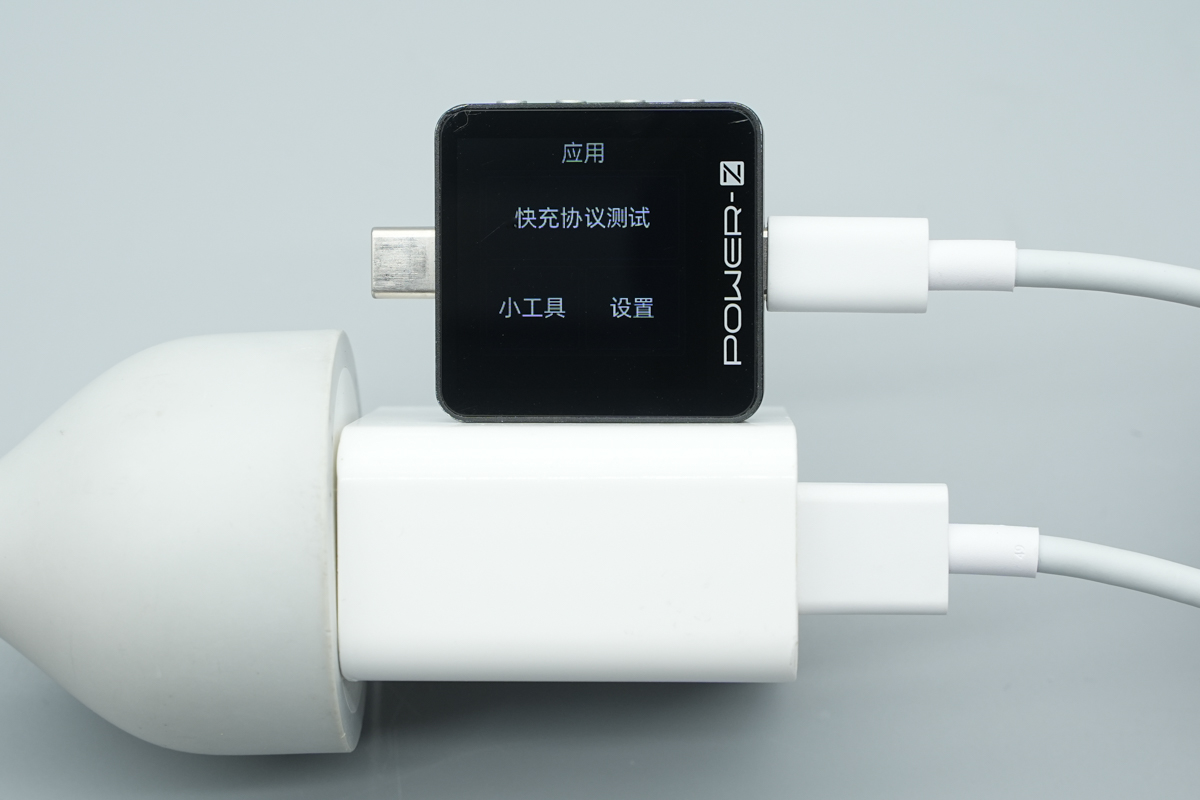

1、对于搭载A口输出端的产品，可通过USB-A TO Type-C线材连接仪表，使用方式一完成开机操作。

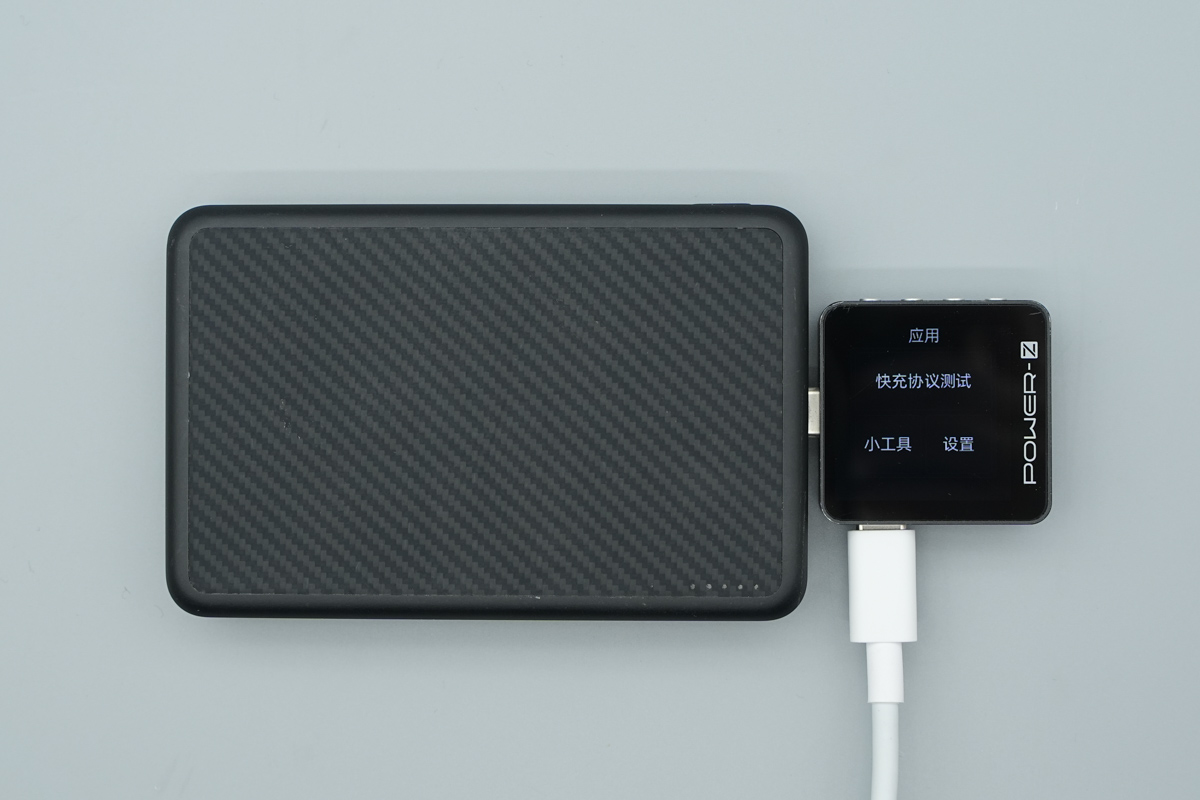

2、移动电源类产品推荐使用方式二开机，避免测试时触发移动电源的低功率保护，无法从移动电源本身取电进行完整的测试。

使用线材连接进行测试时，仪表母座接口会区分正反面，所以使用线材连接仪表长按不开机时，线材翻面即可。

使用仪表Type-C母座作为读取时，测试须用支持设备最高功率的合规线材，避免线材导通功率不够，影响测试结果。

本次测试数据仅供参考。
